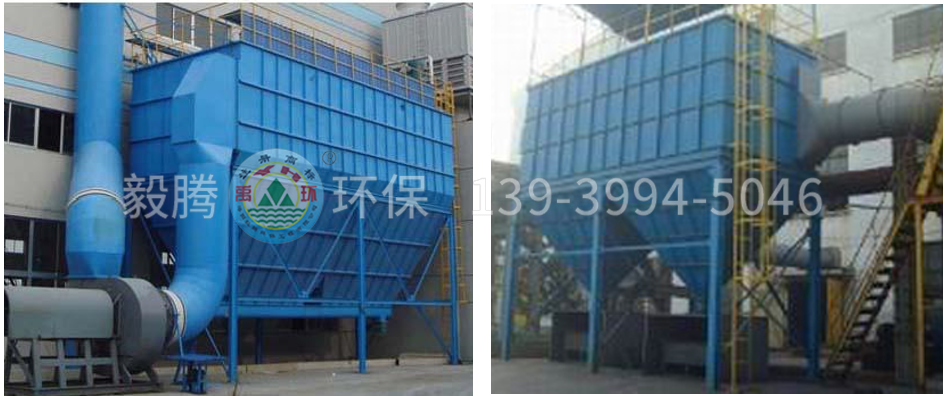

PPC系列气箱脉冲袋式除尘器

> 适用范围

通过一系列专业完善的产业链服务,真正让客户享受到环境效益与经济效益和谐统一的优质服务。老实做人、用心做事,创办自己的品牌;感谢一路支持我的同事与合作伙伴。

咨询电话:186-3791-9388 139-4904-7133在线留言

产品详情

一、产品概述

气箱脉冲原是从美国富乐公司引进的一种新技术,我公司在国外先进技术的基础上,自主研制开发了PPC系列气箱脉冲高效袋式除尘器。它综合了分室反吹和喷吹脉冲清灰等诸类除尘器的优点,克服了分室反吹清灰强度不够、喷吹脉冲清灰与过滤同时进行“再吸附”的缺点,采用高能离线清灰方式,具有清灰能量大、清灰效果好、系统阻力低、滤袋使用寿命长、除尘效率高等特点,因而扩大了袋式收尘器的应用范围,由于这种类型的收尘器结构具有其独特的特点,所以提高了收尘效率,延长了滤袋的使用寿命。


二、适用范围

本系列产品可广泛用于:

水泥企业的磨机、破碎、包装、库顶、配料等系统的除尘。

它不仅能净化一般的含尘气体,还能处理高浓度(高达1300g/Nm3)的含尘气体,可直接作为立式磨、0-sepa选粉机等的成品回收的工艺设备。

除水泥工业外,它也可广泛应用于粮食、轻工、矿山、电力、化工、冶金等行业的除尘。


三、产品性能

离线脉冲清灰、除尘效率高达99.99%以上,粉尘无二次吸附,特别适用于高浓度的烟气处理,可直接作为高浓度的产品收集工艺设备;

高品质滤料的使用,能适应各种工况;

PLC智能控制,操作精确、简便、可靠;

气箱式结构,模块化制作,便于安装;

先进的均风设计,降低了除尘器的运行阻力。


四、构造及工作原理

PPC系列气箱脉冲袋式除尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分组成。

当含尘气体从进风口进入收尘器后,首先碰到进出口中间的斜隔板,气流便转向流入灰斗,同时气流速度变慢,由于惯性作用,使气体中粗颗粒粉尘落入灰斗,起到预收尘的作用。进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋,粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部的清洁室,汇集到出风管排出。

壳体用隔板分成若干个独立的收尘室,按照给定的时间对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀,清灰时提升阀关闭,切断通过该收尘的过滤气流,随即脉冲阀开启,向滤袋内喷入高压空气,以清除滤袋外表面上的粉尘。

各收尘室的脉冲喷吹宽度和清灰周期,由专用的清灰程序控制器自动连续工作。

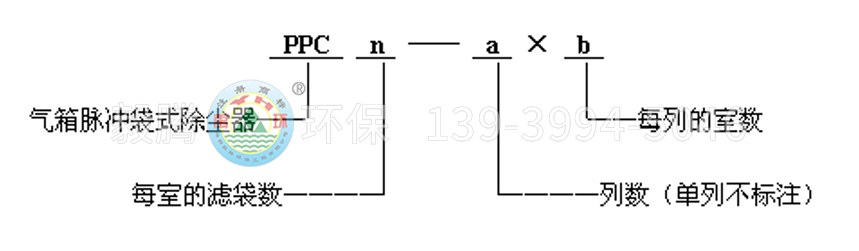

五、设备型号说明

本系列除尘器共有33种规格,每室的袋有32袋、64袋、96袋、128袋4种,又可分为单列和双列布置,滤袋长度有1450mm和3060mm两种,除尘效率可达99.9%以上,净化后气体的含尘浓度小于100mg/Nm3。




型号

处理风量
  (m3/h)

滤袋风速
  (m/min)


过滤面积
  (m2)

滤袋数
  (个)

耗气量
  (m3/min)

阻力
  (Pa)

含尘浓度
  (g/m3)

保温层面
  积(m2)

质量
  (t)

32-3

6900

1.2-2.0


93

96

0.27

1470-
  1770

<1000

26.5

2.4

32-4

8930


124

128

0.37

34

3.4

32-5

11160


155

160

0.46

41

4.4

32-6

13390


186

192

0.55

48.5

5.4

64-4

17800


248

256

1.2

70

6.9

64-5

22300


310

320

1.5

94

8.8

64-6

26700


372

384

1.8

118

9.7

64-7

31200


434

448

2.1

142

11.8

64-8

35700


496

512

2.4

166

12.5

96-4

26800

1.2-2.0


372

384

1.2

1470-
  1770

<1300

110

8.7

96-5

33400


465

480

1.5

120

11.8

96-6

40100


557

576

1.8

130

13.5

96-7

46800


650

672

2.1

140

15.2

96-8

53510


744

768

2.4

150

18.0

96-9

60100


836

864

2.7

160

19.6

96-2×5

66900


929

960

3.0

175

21.0

96-2×6

80700


1121

1152

3.4

210

25.2

96-2×7

94100


1308

1344

4.2

245

29.4

96-2×8

107600


1494

1536

4.8

280

33.6

96-2×9

121000


168

1728

5.4

315

37.8

96-2×10

134500


1868

1920

6.0

350

42.0

(注:128等系列产品参数未在此表中列出)
